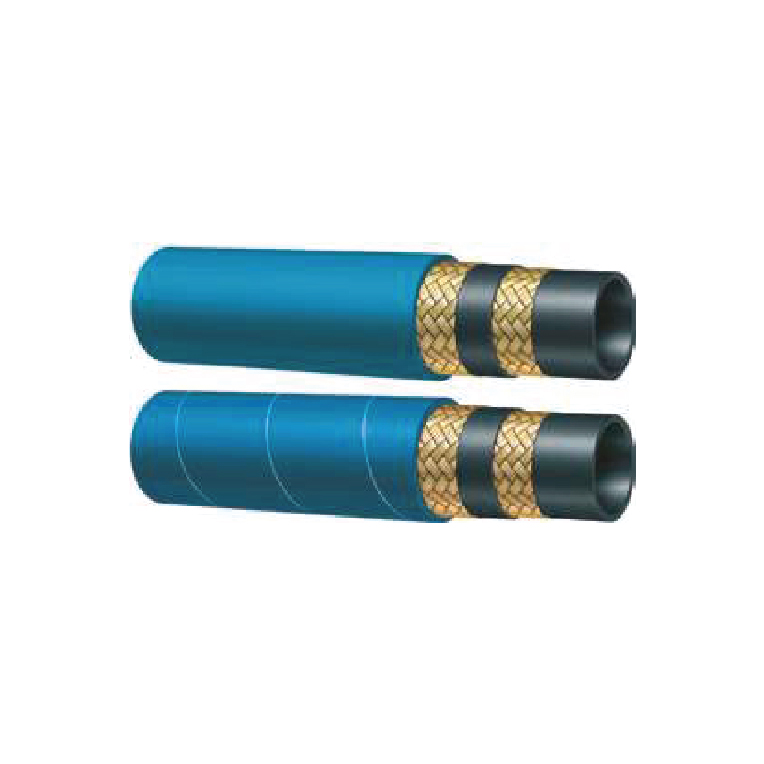

1SN EVOLUTION HT 150-YÜKSEK SICAKLIĞA DAYANIKLI ÇELİK TELLİ HİDROLİK HORTUM
YÜKSEK SICAKLIK SAE 100R1AT – EN 853
1SN – ISO 1436-1
Tüp: yağa dayanıklı sentetik kauçuk.
Takviye: bir adet yüksek gerilimli çelik örgü.
Kaplama: 5/8 “e kadar pürüzsüz – üzerine sarılmış tekstil baskı 3/4 “. Aşınma, ozon ve hidrokarbon dayanıklı mavi sentetik kauçuk.
MSHA ONAYLI
Uygulama: yüksek basınçlı hidrolik hatlar, akaryakıt, antifriz çözeltiler, hava ve su. Yüksek sıcaklık için özel olarak tasarlanmıştır.
Uygulamalar. Buhar servisi için önerilmez.
Sabit çalışma çalışma: -40 ° C + 150 ° C (-40 ° F +300 ° F)
Maksimum hava sıcaklığı = +85 ° C (+185 ° F) 5/8 “e kadar, +110 ° C (+230 ° F) 3/4″
Güvenlik faktörü: 4: 1
Uzunluk: 5/8 ”’e kadar değişken – 61 m maks. 3/4”
| 1SN EVOLUTION HT 150 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ÖLÇÜ | ÖLÇÜ | İÇ ÇAPI Ø | DIŞ ÇAPI Ø | Ç. BASINCI | Ç. BASINCI | PATLAMA BASINCI | BÜKÜM YARIÇAPI | AĞIRLIK | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | mm | mm | bar | psi | bar | mm | kg/m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 1/4″ | 6 | 12,7 | 225 | 3250 | 900 | 100 | 0,206 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 3/8″ | 10 | 16,5 | 180 | 2610 | 720 | 130 | 0,307 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 1/2″ | 13 | 19,9 | 160 | 2320 | 640 | 180 | 0,379 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5/8″ | 16 | 22,7 | 130 | 1900 | 520 | 200 | 0,436 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 3/4″ | 19 | 27 | 105 | 1530 | 420 | 240 | 0,565 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 1″ | 25 | 35,8 | 88 | 1280 | 352 | 300 | 0,976 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 1 1/4 | 32 | 42,1 | 63 | 920 | 252 | 420 | 1,121 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 1 1/2 | 38 | 49,2 | 50 | 730 | 200 | 500 | 1,443 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 2 | 51 | 62,4 | 40 | 600 | 160 | 630 | 1,911 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
